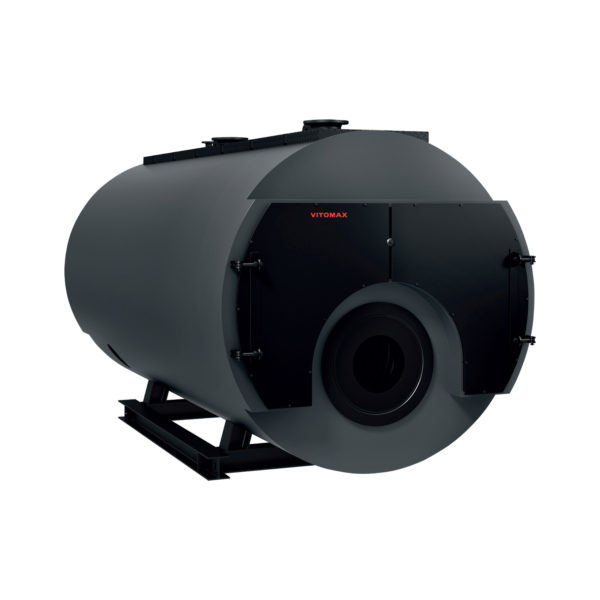

HERMES Vitomax HS трехходовой паровой котел высокого давления

HERMES Vitomax HS трехходовой паровой котел высокого давления

Паровые котлы высокого давления с паропроизводительностью до 16 т/ч

• Паропроизводительность: до 30 т/ч
• Рабочее давление: 6 – 25 бар
• Нормативный КПД: 95,5%
• Топливо: жидкое топливо, газ

Паровые котлы высокого давления Vitomax HS отвечают всем законодательным требованиям, предъявляемым к чистому сгоранию. КПД этих котлов с экономайзером составляет более 95,5% даже при 100-процентной нагрузке.

Vitomax HS может гибко работать на легком или тяжелом жидком топливе (мазут 100).

Независимо от используемого топлива, Vitomax HS выдает до 16 тонн пара в час и разработан для промышленных предприятий, где непрерывно используется пар.

Сюда относятся в основном предприятия по производству продуктов питания, удобрений, стройматериалов, бумаги, напитков, химической и фармацевтической промышленности, а также больницы и нефтеперерабатывающие заводы.

Технические и эксплуатационные характеристики котла Vitomax HS, а так же конструктивные особенности в большей степени определяют качество и стабильность технологического процесса, позволяют оптимально синхронизировать процессы потребления и производства пара, снизить процент брака и повысить надежность всего производства за счет стабильных параметров пара при любых нагрузках и расходах.

Благодаря паровому пространству и встроенному паросепарационному листу высокое качество пара с низким остаточным содержанием влаги является ключевой характеристикой.

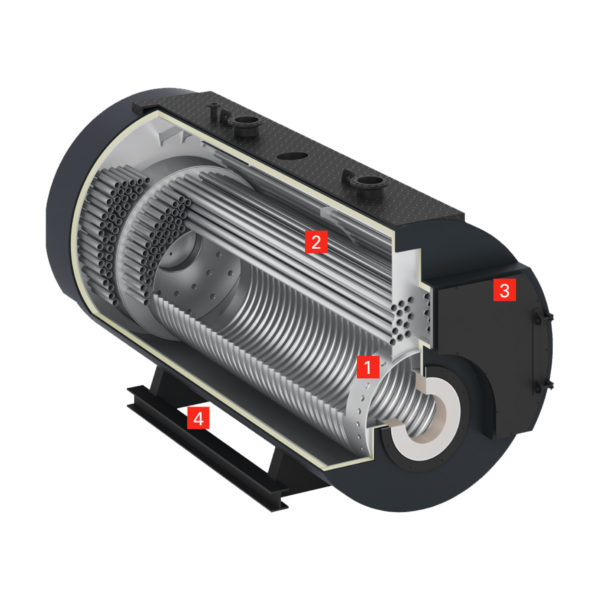

VITOMAX HS

1. Водоохлаждаемый участок жаровой трубы для подключения горелки спереди и задняя поворотная камера, омываемая водой
2. Конструкция с низким уровнем внутренних напряжений благодаря оптимальным компенсационным зазорам
3. Распашные дверцы облегченной конструкции позволяют производить осмотр и обслуживание труб 2-го и 3-го хода без демонтажа газовой рампы и горелки
4. Опора котла с продольными широкополочными двутавровыми балками для лучшего распределения нагрузки и возможности

Воспользуйтесь преимуществами котлов Vitomax HS

• Высокая эффективность свыше 95,5%
• Большое паровое пространство, точно рассчитанное по мощности, с низкой нагрузкой (без захвата воды)
• Угловые анкеры, размещенные попарно, сокращают внутренние напряжения в котле
• Оптимальная геометрия жаровых труб для чистого сгорания
• Высокое качество пара с низкой остаточной влажностью
• Опционально может быть предложен регулируемый или нерегулируемый пароперегреватель для получения перегретого пара
• Водоохлаждаемое устье горелки, которое не требует обслуживания на протяжении всего срока службы котла (при соблюдении водно-химического режима и своевременном проведении СТО)
• Увеличенный до 25 лет срок службы (распространяется на тело котла при соблюдении всех рекомендаций производителя)
• Опционально может быть предложен комплекс термической подготовки воды (деаэратор) вместе с сепаратором непрерывной продувки и охладителем выпара.

С водяным охлаждением и низким уровнем выбросов NOx

Для опционального инновационного ввода горелки котлов Vitomax бетон не используется. Это означает, что он водоохлаждаемый, износостойкий и не требует технического обслуживания, то есть исключается необходимость его замены в течение срока службы котла.

Водяное охлаждение гарантирует постоянную температуру на головке горелки – поэтому привычное ранее отражение от огнеупорной футеровки (вызывающее образование теплового NOx) теперь исключено. Устье горелки и задняя поворотная камера дымовых газов котла Vitomax HS охлаждаются водой, поэтому энергия в дымовых газах используется исключительно для генерации пара.

Длительный срок службы котла благодаря малому усилию сдвига

Расстояние между отдельными дымовыми трубами, а также от дымовых труб к корпусу котла и к жаровой трубе, отвечают законодательным требованиям. Таким образом усилие сдвига на торцевых полах, вызванное различным линейным расширением в дымовых трубах и жаровой трубе, является чрезвычайно низким. Такая конструкция гарантирует длительный срок службы котлов Vitomax HS.

Конструкция, удобная для технического обслуживания

Котел Vitomax HS имеет достаточное количество отверстий для визуального контроля и чистки. Тем самым, водогрейные котлы Vitomax удовлетворяют всем условиям для максимально длительной периодичности контроля.

Распашные и легко открывающиеся дверцы котла облегчают техническое обслуживание и чистку. Такие компоненты, как газовую арматуру и горелку не требуется демонтировать, что способствует снижению эксплуатационных затрат.

Эксплуатационные преимущества паровых котлов Vitomax

Поддержание заданных рабочих параметров во всем диапазоне нагрузок от 0 до 100%, в том числе на малой мощности и при рваных режимах работы котельной установки, обусловленных особенностями технологического процесса.

Это снижает частоту тактования (включения/отключения) горелки, что на практике обеспечивает высокую стабильность режимов парообразования и внутренней циркуляции,
отличное качество генерируемого пара и хорошие экологические характеристики при сохранении высокой экономичности и неприхотливости в эксплуатации.
